RVLT-46 — это высококачественный наконечник для катушки зажигания, разработанный специально для автомобилей Honda. Его ключевая задача — изоляция высоковольтного контакта между катушкой и свечей зажигания. При неисправном наконечнике возникает «пробой»: электрический разряд уходит не на свечу зажигания, а на корпус двигателя. В результате система зажигания работает с перебоями, а двигатель начинает работать нестабильно, начинает троить. Комплект позволяет решить проблему без замены всей катушки в сборе — это более выгодное решение.
Материал наконечника: бакелит, электротехнический силикон, фторопластовый порошок.
Комплектации набора
- RVLT-46 (поштучно): наконечник - 1 шт, контактная пружина с резистором - 1 шт.

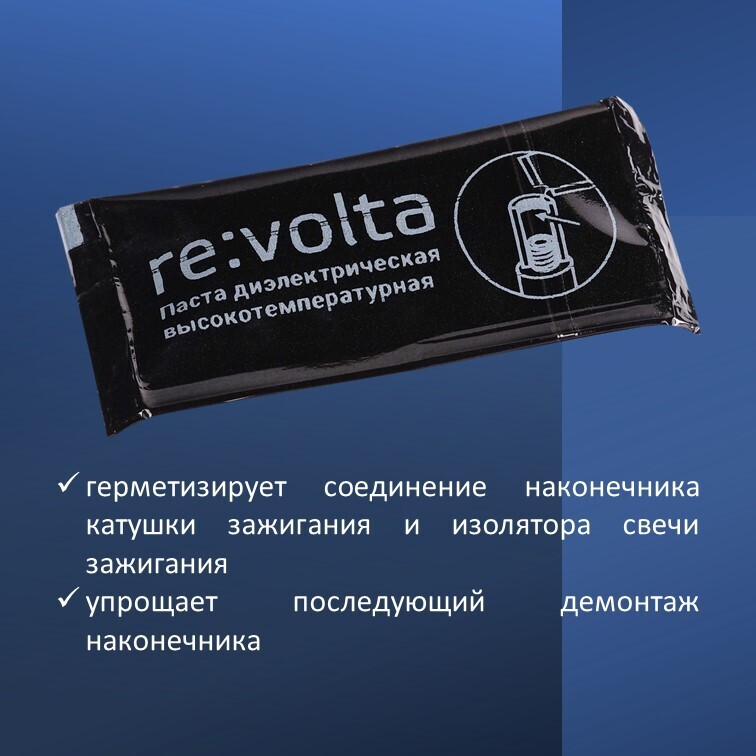

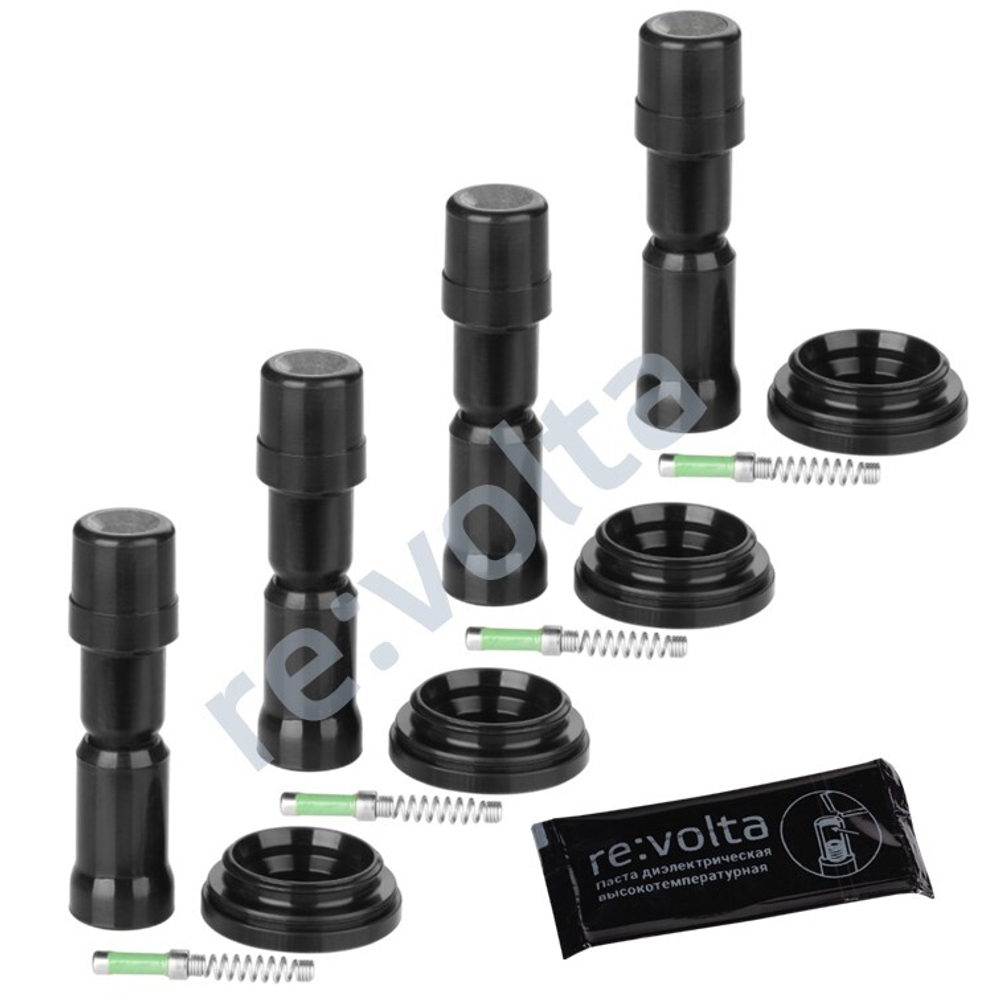

- RVLT-46-KIT (набор): наконечник - 4 шт, контактная пружина с резистором - 4 шт, диэлектрическая паста - 1 стик-пакет.
Совместимость
OEM совместимых катушек зажигания:
- 30520-RB0-003
- 30520-RB0-S01
- 30520-RB0-013
Для автомобилей Хонда:
- AIRWAVE (GJ1, GJ2) (L15A)
- CITY V Saloon 1.4 i-VTEC (GM1) (L13Z1)
- CITY V Saloon 1.5 i-VTEC (GM2) (L15A7)
- CIVIC IX 12- i-VTEC (FK1) (L13Z4)
- CIVIC VIII Hatchback 1.4 (FK1, FN4) (L13Z1)
- CR-Z 1.5 IMA (ZF2) (LEA1, LEA3)
- JAZZ III | FIT II 1.2 (GE1, GG1, GG2, GG5) (L12B1)
- JAZZ III | FIT II 1.3 (GE6, GG3, GG6) (L13Z1, L13Z2)
- JAZZ III | FIT II 1.5 (GE8,GE9, GG4) (L15A3, L15A7)
- FIT HYBRID (GP1, GP4) (LDA, LEA)
- FREED (GB3, GB4) (L15A)
- JAZZ SHUTTLE | FIT SHUTTLE 1.5 (GG8, GG7, GP2) (L15A)
- INSIGHT (ZE2, ZE3) (LDA, LEA)

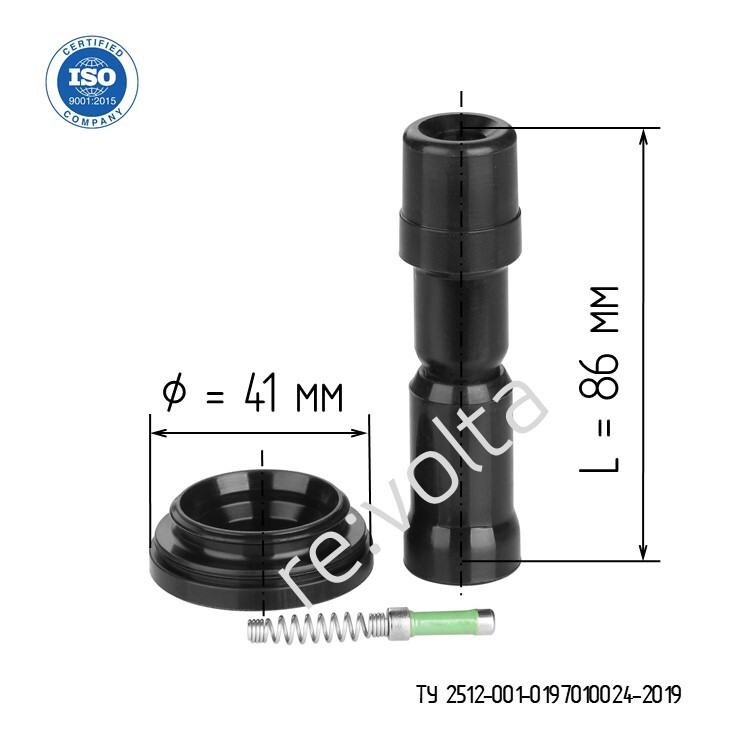

Технические характеристики
- Длина - 86 мм
- Материал стержня: электротехнический бакелит
- Материал стыковочных соединений: электротехнический силикон
- Пружинный контакт внутри стержня: сплав из цветных металлов
- Материал пружины: сталь
- PTFE-напыление, керамическая паста
Инструкция по установке штепселя-наконечника RVLT-46
⚠️ Работы выполняйте на холодном двигателе. Не используйте пассатижи и острые предметы — можно повредить штепсель, пружину или корпус катушки.
Что понадобится: ключ на 10 мм, отвёртка с плоским жалом (если разъём с фиксатором), диэлектрическая смазка или паста (подходит RVLT-S01 или паста из набора RVLT-46-KIT), чистая ветошь.
Порядок работы:
-
Обесточьте систему. Отключите минусовую клемму АКБ — это исключит случайный разряд при работе с катушкой.
-
Снимите катушку зажигания. Отщёлкните разъём проводки, открутите болт крепления катушки (обычно под ключ на 10) и аккуратно потяните катушку вверх по оси свечи. Расположение и порядок демонтажа проверяйте по руководству для вашего кузова.
-
Осмотрите старый штепсель. Типичные дефекты: надрывы и трещины резины, потемнение (пробой), окисление пружины, отрыв наконечника от сальника. Если эти дефекты видны, то штепсель однозначно пора менять.
-
Аккуратно извлеките контактную пружину с резистором — она входит в комплект RVLT-46, старую можно не сохранять.
-
Проверьте свечу. Заодно оцените состояние свечи зажигания: нагар, зазор, целостность изолятора. Плохая свеча — частая причина повторного выхода наконечника из строя.
-
Соберите комплект RVLT-46 на катушке:
- наденьте новое уплотнительное кольцо на торец штепселя;
- вставьте штепсель на высоковольтный вывод катушки до упора, плотно, без перекосов;
- убедитесь, что пружина с резистором находится внутри штепселя.
-
Смажьте. Тонким слоем нанесите диэлектрическую смазку / пасту на внутреннюю полость наконечника (в месте контакта со свечей зажигания) — это облегчит монтаж и будущий демонтаж, защитит от прилипания. Ни в коем случае не смазывайте электрический контакт.
-
Установите катушку обратно. Вставьте катушку со штепселем в свечной колодец до упора, затяните болт крепления, подключите разъём. Верните минусовую клемму АКБ.
-
Проверьте работу. Запустите двигатель, дайте ему поработать на холостом ходу 1–2 минуты: работа должна быть ровной, без троения. При сохранении пропусков зажигания проверьте свечу, зазор и состояние самой катушки.
Рекомендация: меняйте штепсели на всех цилиндрах одновременно — износ у них идёт примерно одинаково, и после замены одного соседние обычно «добивают» свечу следующим же сезоном.
