Датчик уровня топлива Mitsubishi Lancer 9 / Митсубиси Лансер 9 / RVLT-MR503462

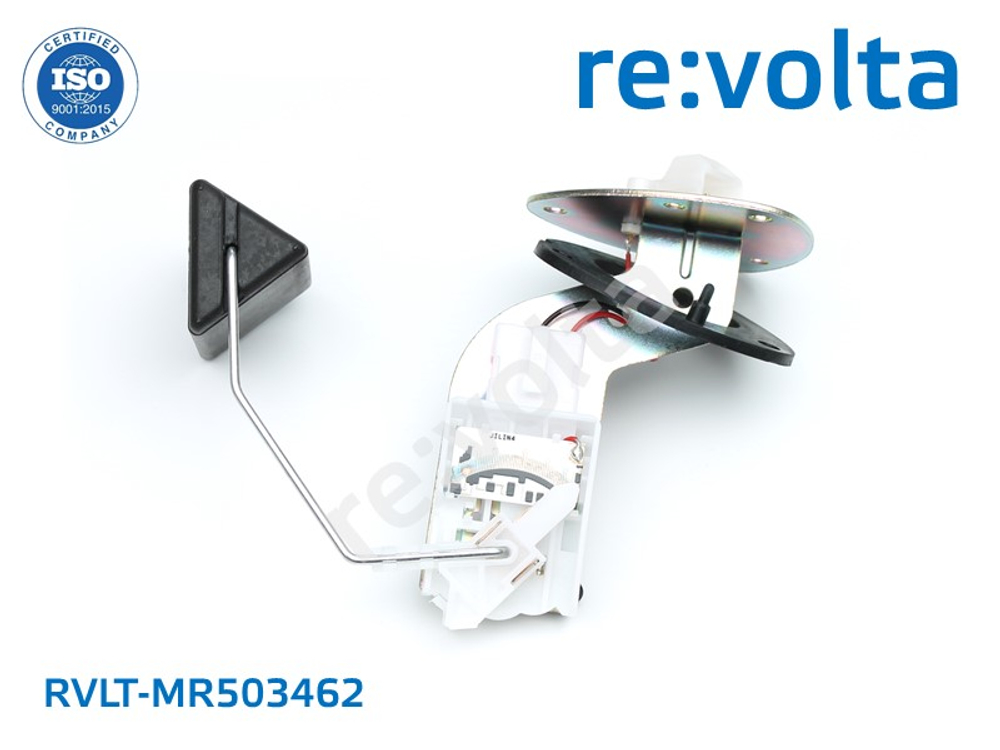

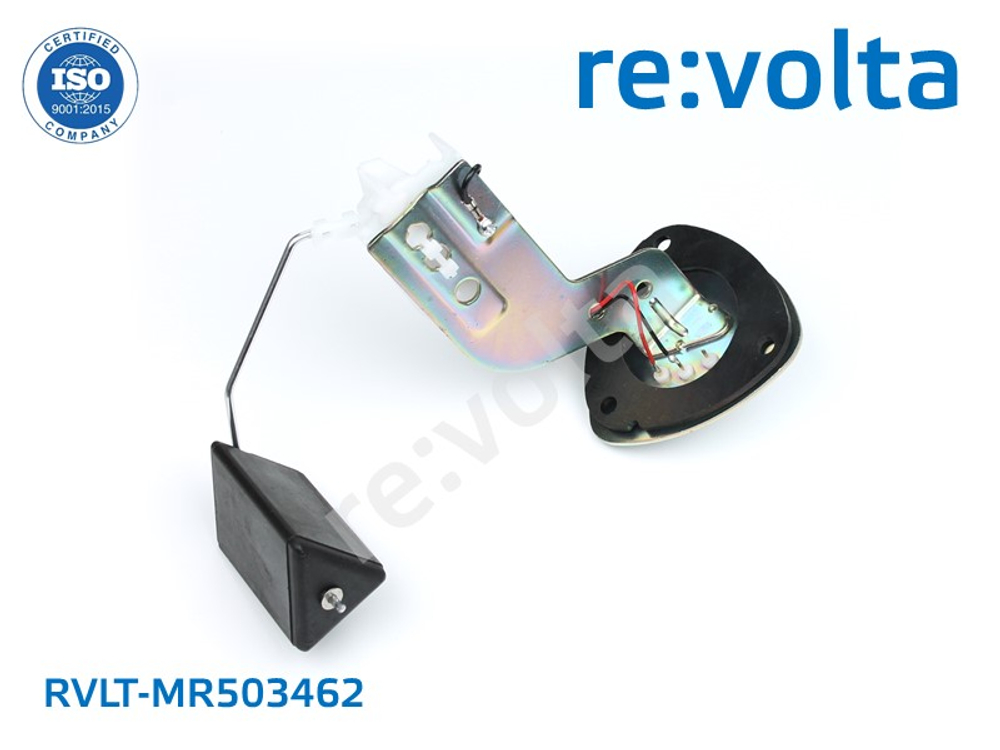

RVLT-MR503462 — датчик уровня топлива для автомобилей Mitsubishi. Является аналогом-заменой оригинальной детали OEM MR503462.

Назначение: измерение уровня топлива в баке и передача данных на приборную панель автомобиля.

Датчик подходит для ряда моделей Mitsubishi:

1. Mitsubishi Lancer 9 / Митсубиси Лансер 9 (CS), 2003–2007 гг. — наиболее распространённый вариант применения.

2. Mitsubishi Lancer Classic, 2000–2016 гг., включая модификации:

   • CS1A (1.3 л, 4G13);

   • CS2A (1.5 л, 4G15);

   • CS3A / CS3W (1.6 л, 4G18);

   • CS5A / CS5W (1.8 л, 4G93);

   • CS6A / CS6W (2.0 л SOHC, 4G94);

   • CS7A / CS7W (2.4 л, 4G69);

   • CS9A (2.0 л DOHC, 4G63).

Конструктивные особенности и принцип работы

• Датчик обычно включает поплавок, связанный с переменным резистором.
• Поплавок перемещается по мере изменения уровня топлива, меняя сопротивление цепи.
• ЭБУ автомобиля преобразует сигнал сопротивления в показания уровня топлива на приборной панели.

Технические характеристики (ориентировочные)

• Тип сигнала: аналоговый (изменение сопротивления).
• Диапазон сопротивления: зависит от модели бака (обычно от десятков до сотен Ом).
• Разъём: штатный, соответствующий проводке автомобиля.
• Материал корпуса: пластик/металл, устойчивый к воздействию топлива.
• Количество контактов: обычно 3–4 (питание, сигнал, масса и т. д.).

Важные нюансы при подборе и установке

• Проверка совместимости: перед покупкой сверяйте VIN‑код автомобиля с каталогом производителя. Некоторые модификации Lancer Classic и Lancer 9 могут иметь разные баки и разъёмы.
• Установка: требует снятия заднего сиденья или доступа к люку топливного бака. При замене модуля в сборе — необходима замена уплотнителя и проверка герметичности.
• Диагностика: если после установки стрелка «скачет» или показывает неверно, проверьте:

  • контакт в разъёме;

  • целостность проводки;

  • положение поплавка (не задевает ли стенки бака).

Типичные симптомы неисправности

• Стрелка уровня топлива «замирает» или показывает неверные данные.
• Индикатор низкого уровня топлива не загорается.
• Резкие скачки показаний при движении.
