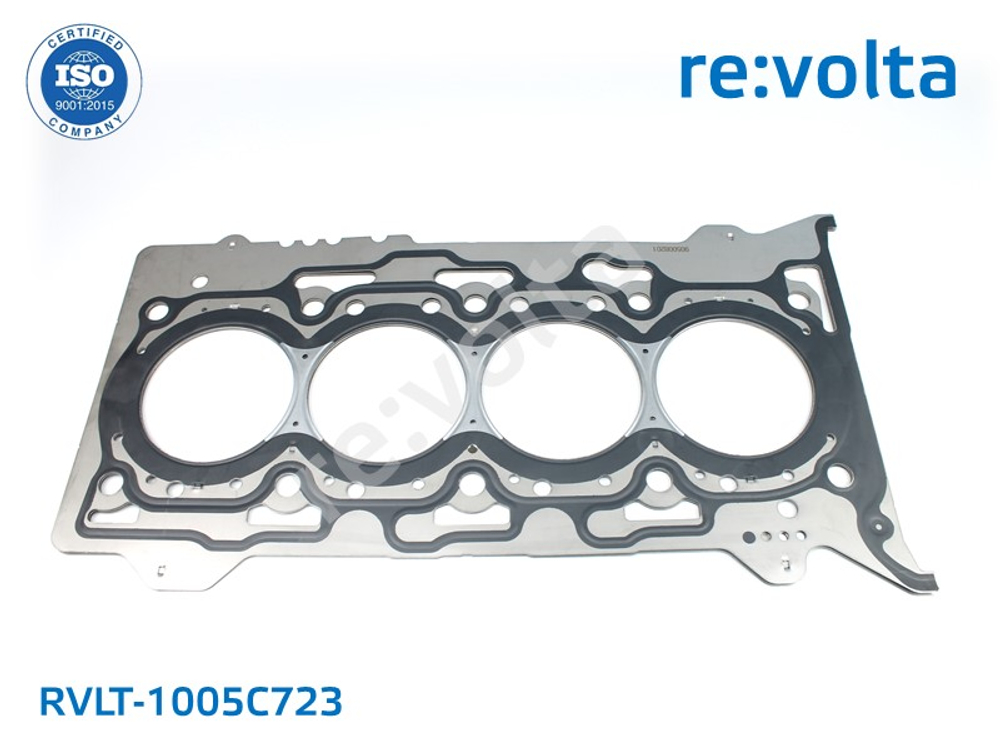

Прокладка ГБЦ для Mitsubishi L200, Pajero Sport, двигатель 4N15 / RVLT-1005C723

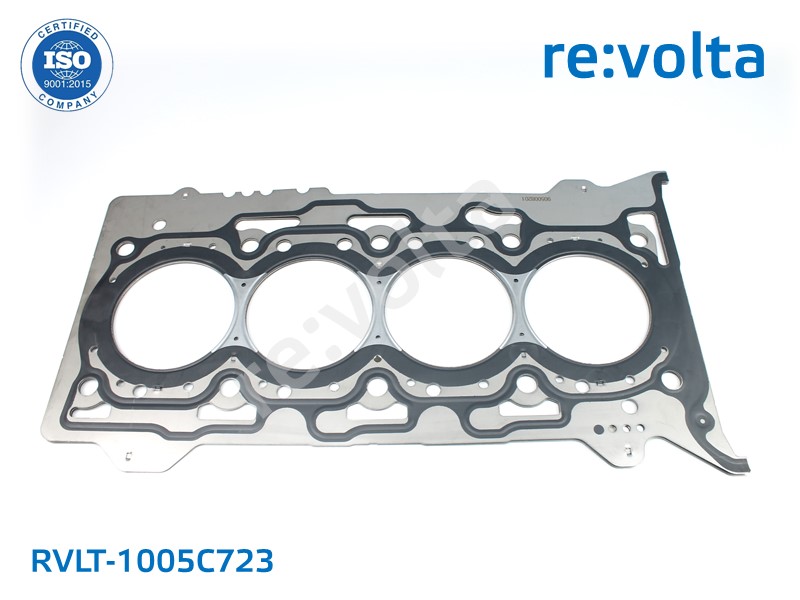

RVLT-1005C723 — прокладка головки блока цилиндров (ГБЦ) для Mitsubishi. Является аналогом-заменой оригинальной детали под артикулом OEM 1005C723.

Для каких авто. Деталь разработана для двигателей Mitsubishi 4N15. Её ставят на:

• Mitsubishi L200 (поколения KK/KL, примерно с 2015 года);
• Mitsubishi Pajero Sport (примерно с 2015 года);
• Также подходит для FIAT Fullback (пикап на той же платформе).

Что это за деталь

Эта прокладка обеспечивает герметичность соединения между головкой блока цилиндров и самим блоком двигателя. Она критически важна: от неё зависит, не будет ли утечки охлаждающей жидкости, масла, а также проникновения газов из камеры сгорания в систему охлаждения или картер. Если прокладка выходит из строя, могут появиться серьёзные проблемы: перегрев, потеря мощности, белый дым из выхлопной трубы (признак попадания антифриза в цилиндры).

Рекомендации по замене

1. Подготовьте всё заранее. Понадобятся: набор ключей и головок, динамометрический ключ (критически важен!), обезжириватель, новая прокладка RVLT-1005C723, моторное масло для резьбы болтов, возможно — специальные приспособления (например, держатель шкива). Также советую взять фото или видео старого узла — при разборке это спасёт от ошибок при сборке.
2. Обеспечьте доступ. Придётся снять много навесного оборудования, чтобы добраться до головки блока. Обычно отсоединяют и снимают: корпус дроссельной заслонки, клапан и трубопровод системы рециркуляции отработавших газов (ЕГР), впускной коллектор, топливные форсунки, топливный аккумулятор давления, воздушный фильтр, турбокомпрессор и выпускной коллектор. Также нужно отсоединить разъёмы датчиков (температуры охлаждающей жидкости, свечей накаливания) и шланги (верхний шланг радиатора, масляный).
3. Слейте технические жидкости. Перед снятием ГБЦ обязательно слейте охлаждающую жидкость из системы и моторное масло.
4. Снимите головку блока цилиндров. Отворачивайте болты крепления ГБЦ в несколько приёмов (2–3 подхода) и в строгом порядке, который указан в мануале для вашего мотора (4N15). Во время отворачивания полезно наносить керном метки на головки болтов — это поможет при обратной сборке. После снятия вы увидите старую прокладку.
5. Проверьте состояние деталей. Это ключевой момент. Осмотрите плоскость блока цилиндров и саму головку. Даже небольшое искривление (просадка перемычек между цилиндрами) может стать причиной повторной утечки. Если есть сомнения в плоскостности, деталь стоит отдать на проверку или шлифовку. Также осмотрите болты ГБЦ: если на головке болта уже есть 5 меток (это значит, что болт уже многократно затягивался до предела текучести), его нужно заменить на новый — повторно использовать такие болты нельзя.
6. Подготовьте поверхности. Тщательно очистите и обезжирьте сопрягаемые поверхности (блока и ГБЦ). Главное — не допустить попадания посторонних частиц (металлической стружки, остатков старой прокладки) в каналы системы охлаждения, смазки или в цилиндры.
7. Установите новую прокладку. Здесь важный нюанс: толщина новой прокладки должна соответствовать величине выступания поршня над поверхностью блока цилиндров. Если вы не меняли поршневую группу или не шлифовали ГБЦ, логично поставить прокладку той же толщины, что и старая (для 1005C723 это 1,30 мм, маркировка A SIZE). Но если были вмешательства (шлифовка, замена деталей), измерьте выступание поршней — это определит нужный размер.
8. Установите ГБЦ и затяните болты. Это самая ответственная часть. Действуйте строго по мануалу: сначала затяните болты определённым моментом (например, 78 ± 2 Н·м), затем полностью отверните их в обратном порядке, снова затяните меньшим моментом (например, 29 ± 2 Н·м), нанесите метки краской на головки болтов и ГБЦ, а затем доведите каждый болт на 90°. Повторите доворот ещё на 90° и визуально убедитесь, что метки совпали. Не доворачивайте болт сильнее установленного угла — это может привести к разрушению резьбы или самой прокладки.
9. Соберите всё в обратном порядке. Установите снятые узлы и детали, подсоедините разъёмы и шланги, залейте свежие технические жидкости.
10. Проведите проверку после запуска. После сборки запустите двигатель и внимательно проследите за его работой. Проверьте, нет ли утечек масла или антифриза, а также убедитесь, что нет признаков попадания газов в систему охлаждения (например, бурление в расширительном бачке).

Несколько важных советов

• Не игнорируйте мануал. У каждого двигателя свои нюансы (порядок затяжки, моменты, количество доворотов). Всегда сверяйтесь с руководством по ремонту для вашей модели.
• Будьте аккуратны с мелкими деталями. При разборке легко потерять шайбы или мелкие крепёжные элементы — сразу складывайте их в отдельные контейнеры.
• Если в процессе возникли сомнения (например, вы заметили деформацию блока или не можете точно измерить выступание поршня), не продолжайте сборку «на глаз». Лучше проконсультироваться со специалистом.
